AirSharky

von Gerhard Hubek

AirSharky

Lizenz

Die Modellbaupläne auf RCFlug.ch stehen unter einer
Creative Commons Lizenz
Creative Commons Lizenz Sie müssen angemessene Urheber- und Rechteangaben machen, einen Link zur Lizenz beifügen und angeben, ob Änderungen vorgenommen wurden. Diese Angaben dürfen in jeder angemessenen Art und Weise gemacht werden, allerdings nicht so, dass der Eindruck entsteht, der Lizenzgeber unterstütze gerade Sie oder Ihre Nutzung besonders. Sie dürfen das Material nicht für kommerzielle Zwecke nutzen. Weitergabe unter gleichen Bedingungen — Wenn Sie das Material remixen, verändern oder anderweitig direkt darauf aufbauen, dürfen Sie Ihre Beiträge nur unter derselben Lizenz wie das Original verbreiten.

Download Pläne

Technische Daten

  • Spannweite: 70cm
  • Länge: 77cm
  • Gewicht: 137g ohne, 168g mit 2S /450mAh Akku
  • Motor: 16-25g Außenläufer, ca. 2000-3000 kV
    (Vorlagemodell: 19g AX 1806N mit 2500 kV, 7/3,5 Prop)
  • Regler: 10A
  • Servos. Querruder 1 x 9g, Seite und Höhe 3 x 4,4g

Setup

  • Seitenzug und Sturz jeweils 1 Grad
  • Ruderausschläge: Höhe und Querruder jeweils ca. 45 Grad beidseitig mit Expo 0% auf Höhe, 30% auf Quer
    Seitenruder jeweils 30 Grad beidseitig mit 20% Expo
  • Schwerpunkt: ca. 22cm von der Nasenspitze rückwärts für Outdoor, 23 cm für Indooreinsätze

Baubericht

von Gerhard Hubek

Mitte März 2015 war ich vom Modellsport Team Airsharks Austria zu einem tollen Indoorfliegen eingeladen. Man sah dort viele unterschiedliche Modelle, aber leider keinen fliegenden Hai, das Maskottchen des Vereins! Das weckte meine Motivation, für den nächsten Event einen solchen zu konstruieren. Nur vier Tage später erfolgte bereits der Erstflug des Airsharkys. Um die Flugeigenschaften eines Shockflyers nachzuahmen, habe ich die Formen bewusst einfach gehalten. Und das hat sehr gut funktioniert! Man kann mit dem Airsharky so ziemlich alles fliegen; auch Hoovern ist relativ leicht möglich, es liegt nur am Können des Piloten. Durch die relativ großen Querruder und beigemischten Höhernruder, ist er besonders agil in der Längsachse.

Mein AirSharky besteht aus 4mm Climapor (Tragflügel) und 7mm Climapor (Rumpf). Wer besonders leicht bauen will, kann ihn auch mit 3mm Depron und CFK- Verstärkungen bauen. Für Outdoorflüge und eine robustere Bauweise empfiehlt es sich, 6mm Depron als Baumaterial zu nehmen.

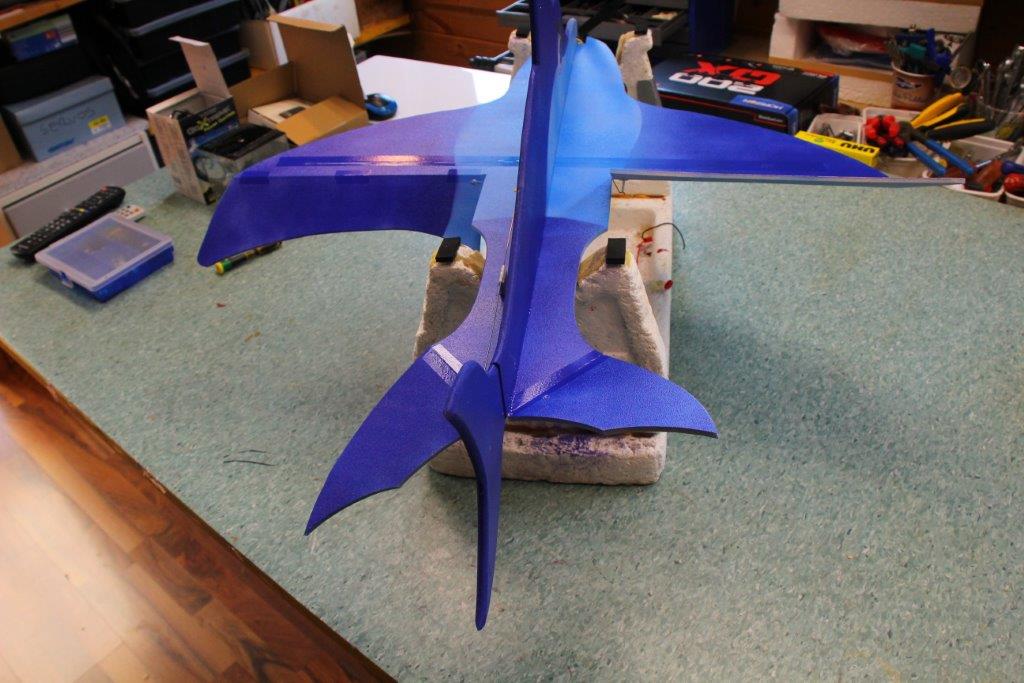

Der Aufbau ist wieder ganz einfach: meine Vorlage wurde mit 260% Grösse (Posterdruck) ausgedruckt und die Teile mit diesen Schablonen ausgeschnitten. Die Aufteilung der Tragfläche in 2 Teile ist nicht unbedingt notwendig. Wer entsprechend großes Material vorliegen hat, ist besser dran, diesen Teil einteilig zu bauen. Ein CFK-Holm (Höhe je nach Materialstärke) ist auf ca. ¾ der Spannweite einzubauen. Die Ruder sind auszuschneiden und anzuschlagen, danach wird der Airsharky auf den Rücken gelegt und auch noch der Rumpfunterteil rechtwinkelig aufgeklebt.

Airsharky Airsharky

Airsharky Airsharky

So, nun ist die beste Zeit für die Farbgestaltung. Mein blauer Hai ist eigentlich von der Flossenanatomie her ein weißer Hai, das wäre mir aber zu einfach gewesen. Deshalb bekam er ein maritimes Blau / Hellblau verpasst. Wer ein eigenes Design möchte, stöbert am besten  im Internet, man glaubt ja gar nicht, wie viel unterschiedliche Arten von Haien es gibt.

Auf dem Rücken liegend (der Airsharky, nicht du) kann man jetzt recht einfach die RC-Anlage einbauen. Nur das Seitenruderservo ist erst nach Aufkleben des Rumpfoberteiles zu montieren.

Airsharky

Die Anlenkung des Höhenruders mit 2 Servos ist eigentlich nur der Zweiteilung der Ruderfläche geschuldet, aber diese Lösung ermöglicht fortgeschrittenen Piloten auch das Beimischen der Höhenruder zu den Querrudern, was vor allem Indoor zu einer extremen Manövrierbarkeit führt. Draussen bei höherem Tempo spürt man diesen Effekt nicht so stark.

Je nach verwendetem Motor ist entweder ein Ausschnitt oder direktes Ankleben des Motorspantes mit Abschrägen der Nasenpartie notwendig oder sinnvoll.

Airsharky Airsharky

Airsharky Airsharky

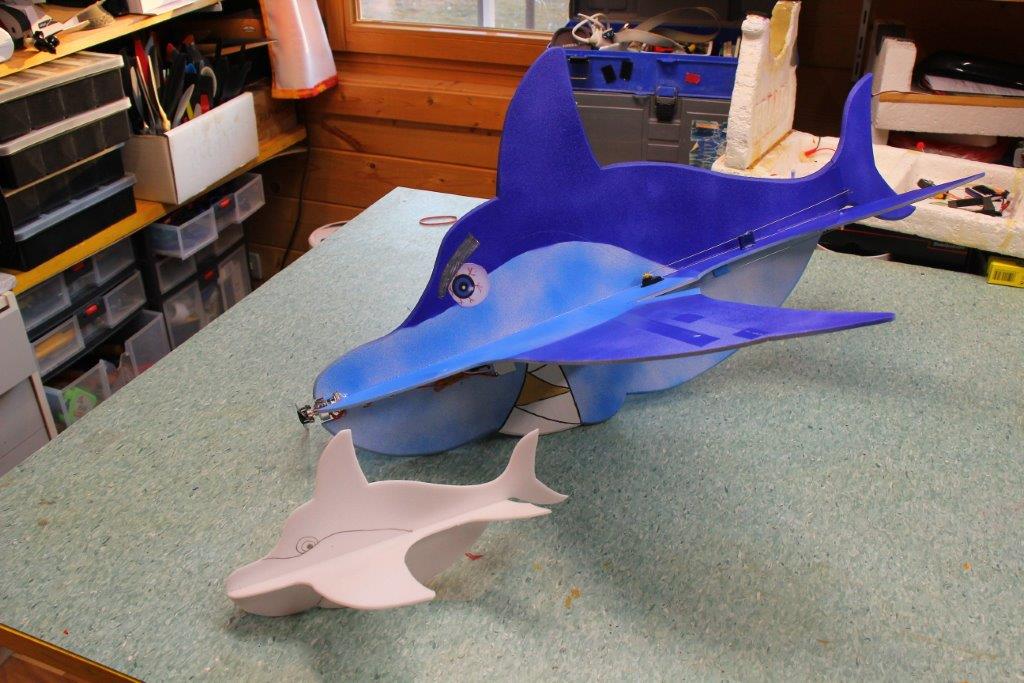

Wer Kindern in seinem Umfeld eine Freude bereiten will, kann den Airsharky auch mit 100% Grösse ausdrucken: das ergibt eine sehr guten Wurfgleiter. Der Schwerpunkt wird mit ca. 2-3g g Blei oder Plastilin an der Nase erreicht. Wurfweiten von über 15m sind so leicht zu erzielen. Sollte er nicht auf Anhieb geradeaus fliegen, so sind die Ruderflächen einfach etwas zu justieren. Gesamtgewicht ca. 8g

Airsharky

Bleibt nur die Frage offen, wer wohl der mutige Zahnarzt war, der dem Airsharky einen Goldzahn verpasste?

Flugfotos

AirSharky AirSharky

AirSharky AirSharky

AirSharky AirSharky

AirSharky AirSharky

AirSharky AirSharky

Flugvideos

Airsharky Erstflug LD2 from Gerhard Hubek on Vimeo.

AirSharky Indoor LHD from Gerhard Hubek on Vimeo.

AirSharky in den USA

Airsharky from Dave Lees on Vimeo.

Babsis AirSharkine Indoor

Babsis AirSharkine Indoor from Gerhard Hubek on Vimeo.

Nachbauten

AirSharky AirSharky

Weitere österreichische Airsharkys
